Методы калибровки IMU: все, что нужно знать для точных данных

В современном мире, где точность навигационных и ориентационных систем играет ключевую роль, инерциальные измерительные устройства (IMU) занимают особое место. Они используются в беспилотных автомобилях, робототехнике, авиастроении, мобильных телефонах и многих других сферах. Однако, чтобы эти устройства показывали действительно надежные и точные данные, необходимо обеспечить их правильную калибровку. В этой статье мы подробно расскажем о различных методах калибровки IMU, чем они отличаются, и как выбрать наиболее подходящий для вашей задачи.

---

Что такое IMU и зачем нужна её калибровка?

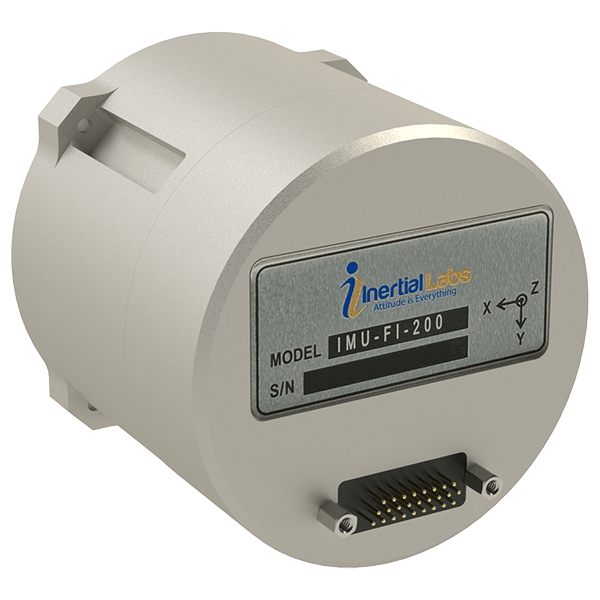

IMU (Inertial Measurement Unit) — это устройство, состоящее из гироскопов и акселерометров, позволяющих измерять угловую скорость и линейное ускорение. Эти данные далее используют для определения положения, скорости и ориентации объекта в пространстве. Несмотря на свою высокую чувствительность, IMU подвержена ошибкам, которые со временем накапливаются и искажают информацию. Поэтому правильная калибровка становится необходимой процедурой для повышения точности и надежности всей системы.

---

Основные причины ошибок в IMU

Перед рассмотрением методов калибровки важно понять, что именно вызывает ошибки в IMU:

• Операционная погрешность: связана с производственными недочетами и вариациями компонентов.
• Термальные сдвиги: изменение показаний из-за изменения температуры окружающей среды.
• Длительная работа: накопление ошибок со временем из-за дрейфа гироскопов и акселерометров.
• Механические вибрации и удары: кратковременные искажения данных.

Классификация методов калибровки IMU

Все существующие методы можно условно разделить на две большие категории: лабораторные и полевые. Они различаются по сложности выполнения, точности и требованиям к оборудованию. Ниже мы подробно опишем каждый из подходов.

Лабораторные методы

Эти методы требуют специального оборудования и условий, что обеспечивает высокую точность результатам. Они применяются на этапе производства или для глубокой настройки системы перед внедрением.

Статическая калибровка

Этот метод применяется, когда устройство неподвижно и стабильно. Им проводится, чтобы определить смещения и масштабные факторы акселерометров и гироскопов.

Этапы	Описание
Измерение нулевых сдвигов	Проводится при полной неподвижности устройства, чтобы определить постоянные ошибочные значения гироскопов и акселерометров.
Определение масштабных коэффициентов	Путем вращения устройства и сравнения измерений с теоретическими значениями.

Калибровка при вращениях (динамическая)

Этот метод предполагает выполнение стандартных вращений или движений для определения ошибок и их коррекции. Он считается более точным, потому что учитывает динамический характер ошибок.

Полевые методы

Эти методы применяются в реальных условиях эксплуатации, когда лабораторное оборудование недоступно. Они менее точные, но позволяют быстро производить калибровку на месте.

Самостоятельная калибровка в полевых условиях

Проводится по определенной инструкции, которая включает выполнение известных движений или длительное нахождение устройства в статике. Варианты:

1. Положение "гипсокартон" — устройство неподвижно в течение времени, чтобы определить параметры.
2. Движение по окружности — для калибровки гироскопов.

Использование вспомогательного оборудования

Некоторые системы используют внешние датчики, GPS или оптические системы для уточнения положения и настройки IMU в реальных условиях.

Практическое руководство: выбор метода калибровки

Выбор подходящего метода зависит от множества факторов: точности, наличия оборудования, условий эксплуатации и задач. Ниже приведем рекомендации по выбору.

Критерий	Рекомендуемый метод
Высокая точность и контроль на этапе производства	Лабораторная статическая и динамическая калибровка
Использование в полевых условиях, необходимость быстрой настройки	Самостоятельная калибровка с использованием инструкций и минимальных устройств
Обеспечение стабильности и минимизация ошибок в долгосрочной перспективе	Периодическая лабораторная калибровка и калибровка после значимых ударов и вибраций

Практические советы по выполнению калибровки

Некоторые нюансы, которые помогут вам добиться максимально точных результатов:

• Проводите калибровку в стабильных условиях: избегайте вибраций и резких температурных перепадов.
• Используйте качественное оборудование: высокоточные гироскопы и акселерометры снижают исходные погрешности.
• Регулярность процедуры: не забудьте периодически повторять калибровку, особенно после ударов или дождливых условий.
• Записывайте результаты: ведите журнал настроек и ошибок для долгосрочного мониторинга и улучшения.

Калибровка IMU — это важнейший этап обеспечения точности и надежности навигационных систем. Выбор метода зависит от целей, условий эксплуатации и ресурсов. В целом, сочетание лабораторных и полевых методов позволяет достичь оптимальных результатов. Не стоит забывать, что даже самые современные устройства требуют регулярной проверки и корректировки, чтобы оставаться точными в течение долгого времени.
