Анализ влияния вибраций на показания Инерциальных Навигационных Систем (ИНС): что нужно знать

В современном мире развитие технологий приводит к тому, что использование Инерциальных Навигационных Систем (ИНС) становится все более распространенным — от применения в гражданской авиации и морском судоходстве до автоматизированных систем в автомобилях и робототехнике. Однако, несмотря на их высокие показатели точности и автономности, ИНС подвержены различным внешним воздействиям. Одним из наиболее существенных факторов, влияющих на работу таких систем, является воздействие вибраций. В данной статье мы подробно разберем, каким образом вибрации воздействуют на показания ИНС, как это можно измерить и минимизировать.

---

Что такое Инерциальные Навигационные Системы и как они работают

Перед тем как углубиться в тему воздействия вибраций, важно понять принцип работы ИНС и их основные компоненты. Инерциальные навигационные системы основаны на использовании датчиков — акселерометров и гироскопов, которые фиксируют ускорения и угловые скорости. Именно благодаря этим измерениям система способна самостоятельно определить свое местоположение и ориентацию в пространстве без внешних источников данных, таких как спутники GPS.

Основные компоненты ИНС

• Акселерометры — измеряют линейные ускорения по трем осям.
• Гироскопы — регистрируют угловые скорости и вращение системы.
• Обработка сигналов и навигационный алгоритм — интегрируют полученные данные и определяют координаты.

Несмотря на особенности работы, системы чувствительны к внешним воздействиям, среди которых вибрации занимают одну из ведущих позиций. Их влияние может значительно исказить показания датчиков, что, в конечном счете, влияет на точность навигации.

---

Механизм воздействия вибраций на ИНС

Вибрации — это колебания или колебательные движения, передаваемые на устройство или его компоненты. В случае ИНС, вибрации могут возникать в результате работы двигателя, движения транспортных средств, ударов или просто при работе в условиях с повышенными динамическими нагрузками.

На физическом уровне вибрации вызывают дополнительные колебания датчиков. Акселерометры и гироскопы воспринимают эти колебания как реальные ускорения и вращения, что вызывает ошибочные сигналы и, как следствие, искажения в работе системы. Особенно опасно, когда вибрационные воздействия постоянны или имеют высокую амплитуду, так как они могут привести к накоплению ошибок.

Негативные последствия вибраций для ИНС

1. Повышение уровня шума в сигналах датчиков. В результате вибраций сигналы приобретают дополнительный шум, усложняя точное определение ускорений и угловых скоростей.
2. Накопление ошибок. Постоянные вибрации могут привести к систематическому сбою в данных, что существенно ухудшает навигационную точность.
3. Искажение данных о положении и ориентации. В результате воздействия вибраций происходит неправильная интерпретация показаний, что в критичных системах может стать причиной серьезных ошибок.

Рассмотрим далее, как именно вибрации могут изменять сигналы и каким образом это можно измерить.

---

Измерение влияния вибраций на ИНС

Для оценки и анализа воздействия вибраций используют специальные методы и приборы. Первоочередной задачей является определить уровень вибрационной нагрузки и её спектр. В этом помогают виброметры и акселерометры высокой чувствительности, которые позволяют получать точные замеры даже при минимальных колебаниях.

Методы измерения вибраций

• Использование промышленных виброметров — приборов, фиксирующих частотный спектр колебаний и амплитуду вибраций.
• Мониторинг датчиков ИНС — анализ сигнала акселерометров системы при различных условиях эксплуатации.
• Лабораторные исследования — создание имитационных вибрационных сцен для тестирования системы.

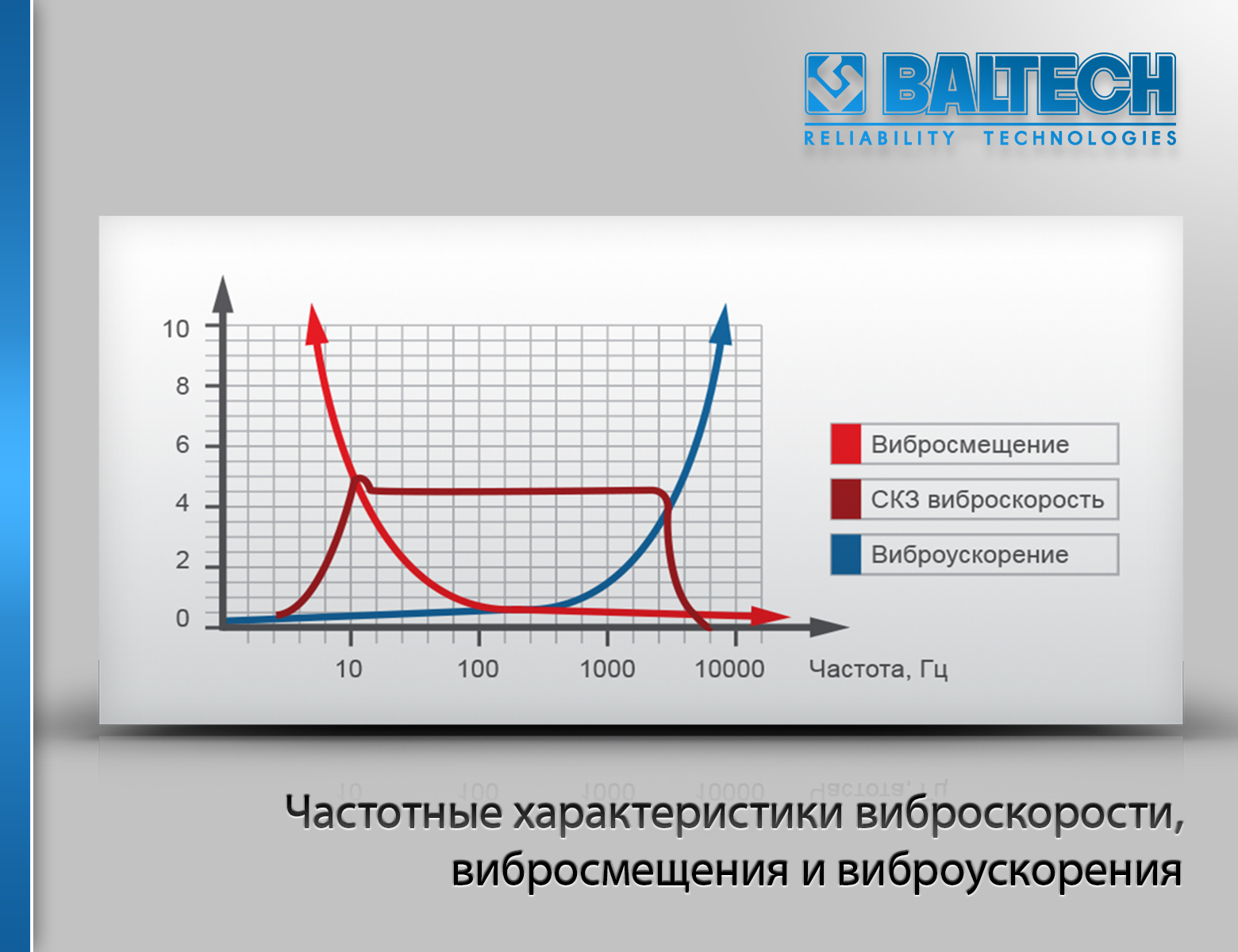

На практике важно не только зафиксировать наличие вибраций, но и понять их спектр. Для этого используются таблицы и графики, позволяющие увидеть амплитуду колебаний в зависимости от частоты.

Таблица 1. Характеристики вибрационных воздействий

Тип вибрации	Частотный диапазон (Гц)	Амплитуда (м/с²)	Источник воздействия
Мягкий виброслучай	0,5 ─ 10	до 1	Движение транспорта, механическая работа
Высокочастотные вибрации	10 ─ 1000	от 1 до 10	Работа двигателя, резкие удары
Низкочастотные вибрации	0,1 ─ 0,5	до 0,5	Плавное движение, погрузочно-разгрузочные работы

Понимание спектра вибраций значительно помогает в последующем выборе методов их подавления и коррекции данных.

---

Методы минимизации влияния вибраций на ИНС

Понимая, какой вред наносят вибрации, специалисты разрабатывают разнообразные методы защиты. Важная задача — уменьшить воздействия или компенсировать их влияние на показания системы.

Физические методы

• Использование демпфирующих элементов. Принцип работы основан на поглощении энергии колебаний с помощью резиновых или амортизирующих материалов.
• Установка вибродемпферов. Специальных платформ или подвесных систем, уменьшающих передачу вибраций.
• Изоляция от внешних источников вибраций. Использование звукоизоляции или специальных ограждений.

Калибровка и компенсация данных

• Алгоритмы фильтрации шумов — фильтры Калмана, Блюмейхарта и другие помогают убрать колебания, не являющиеся реальными движениями системы.
• Обучение систем на примерах вибрационных сценариев — позволяет корректировать работу ИНС в условиях повышенной вибрационной нагрузки.

Таблица 2. Методы снижения влияния вибраций

Метод	Описание	Преимущества	Ограничения
Демпферы	Использование резиновых и амортизирующих элементов	Простота установки, доступность	Эффективность зависит от калибровки
Фильтрация сигналов	Обработка данных с помощью цифровых фильтров	Позволяет повысить точность	Могут снижать чувствительность к полезным сигналам
Изоляция	Физическая раздельность систем от источников вибраций	Высокая эффективность	Высокие затраты и сложности монтажа

Применение комплексных методов, физической изоляции и обработки данных — значительно повышает устойчивость ИНС к вибрационным помехам; Важно отметить, что правильный подбор методов зависит от условий эксплуатации и требований к точности навигации.

---

Практические рекомендации по снижению воздействия вибраций в реальных условиях эксплуатации

Зная о возможных негативных последствиях вибраций, любой инженер или специалист по навигации всегда старается предусмотреть защитные меры еще на этапе проектирования системы или монтажа оборудования. Ниже представлены практические советы, которые помогут минимизировать влияние вибраций и обеспечить корректность данных ИНС.

1. Оборудуйте систему демпфирующими платформами или подвесами, специально предназначенными для рабочих условий. Это особенно важно в движущемся транспорте и при установке в агрессивных механических средах.
2. Перекалибруйте датчики регулярно и используйте цифровую фильтрацию данных для устранения помех. Современные системы позволяют автоматически настраивать фильтры и устранять избыточный шум.
3. Обеспечьте механическую изоляцию систем, используйте акустические и виброизоляционные маты и ограждения.
4. Проводите лабораторные тесты в условиях, максимально приближенных к реальным, чтобы понять поведение системы при вибрациях.
5. Разрабатывайте запасные алгоритмы и механизмы калибровки, учитывающие влияние вибраций.

Использование комплексного подхода позволяет существенно повысить надежность и точность работы ИНС в любых условиях эксплуатации.

---

Влияние вибраций на показания инерциальных навигационных систем — это важная область исследований, которая постоянно развивается. С появлением новых материалов и технологий демпфирования, а также совершенствованием алгоритмов обработки сигналов, мы можем ожидать повышения устойчивости ИНС к внешним воздействиям. В будущем возможно появление систем, которые будут автоматически выявлять и компенсировать вибрационные помехи в режиме реального времени, что откроет новые горизонты для применения навигационных технологий в самых сложных условиях.

Для специалистов важно постоянно быть в курсе новых методов защиты, проводить регулярные тесты и адаптировать системы к изменяющимся условиям эксплуатации. Технологии и исследования в данной области призваны обеспечить не только точность, но и безопасность использования систем в критически важных отраслях, таких как аэрокосмическая, морская и военная промышленность.

---

Ответ: Основные методы борьбы включают использование физических демпфирующих элементов и вибродемпферов для снижения передачи вибраций, а также цифровую фильтрацию получаемых сигналов с помощью специальных алгоритмов, таких как фильтр Калмана. Еще одним важным аспектом является механическая изоляция системы от источников вибраций — это достигается использованием специальных конструктивных решений, изоляционных материалов и монтажа. Такой комплексный подход помогает снизить негативное влияние вибраций и повысить точность работы ИНС даже в очень жестких условиях эксплуатации.
